一、并網發電系統概述

分布式光伏并網發電系統就是將太陽能電池板安裝在屋頂上，系統與常規電網相連，共同承擔供電任務。當有陽光時，逆變器將光伏發電系統所發的直流電轉變成220V或380V電壓、正弦交流電，產生的交流電可以直接供給交流負載，然后將剩余的電能經過升壓后輸入電網，或者直接將產生的全部電能并入電網。

二、分布式光伏并網接入

2.1 配網接入方案

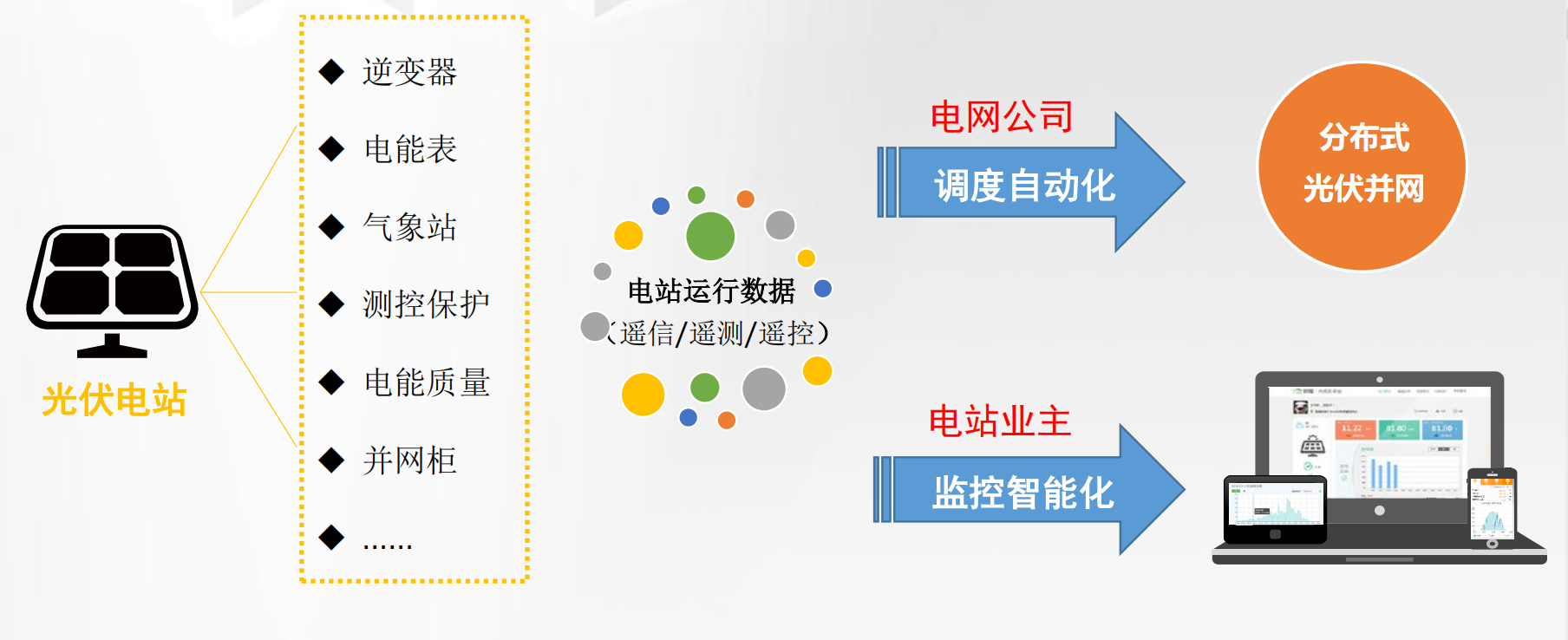

分布式光伏電站投產后歸地調與縣調調度運行管理，相關信息上傳至地調與縣調。發送的信息應滿足電網調度自動化系統的規約和可靠性要求，涉網設備選型應與當?shù)仉娏ΜF(xiàn)有自動化系統相匹配。
       電站內裝設一套計算機監控系統，站內計算機監控系統直接向當?shù)仉娋W(wǎng)地縣一體調控主站傳送遠動信息。電站至地調配網采用運營商無線4G/5G專用通道，并配置無線路由器、交換機、縱向加密機，將電源并網狀態、電流、電壓、有功、無功、發電量等電氣運行工況相關信息采集后通過配電專網通道上傳至地調與縣調。
       分布式光伏電站并網工程需由第三方權威機構出具安全防護評估報告，將根據《國家能源局關于印發電力監控系統安全防護總體方案等安全防護方案和評估規范的通知》（國能安全〔2015〕 36 號）的要求，開展安全防護評估工作。

2.2 典型拓?fù)鋱D

2.2 群調群控系統

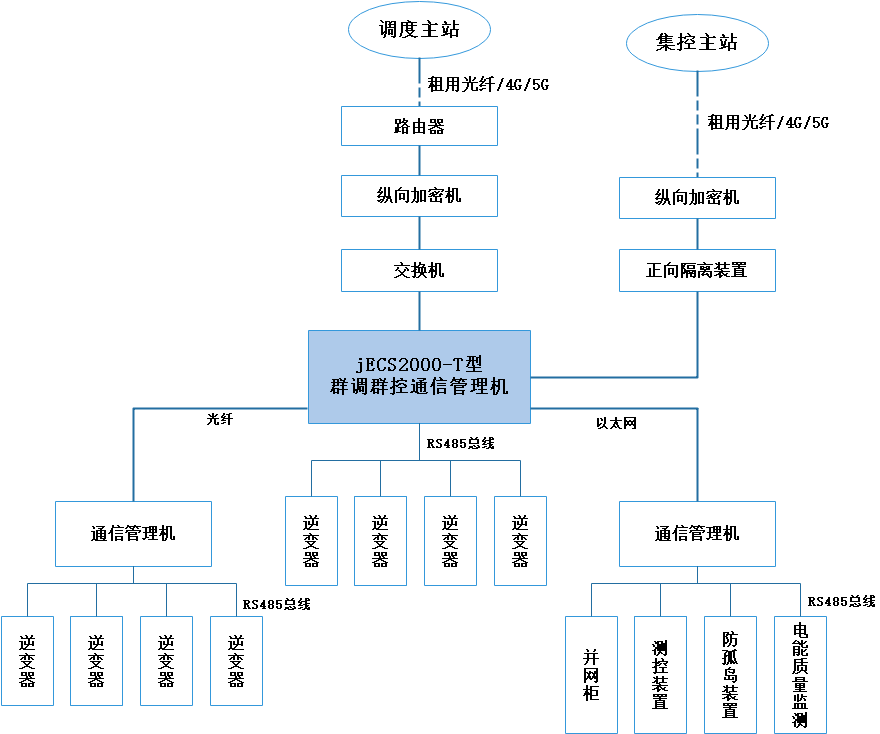

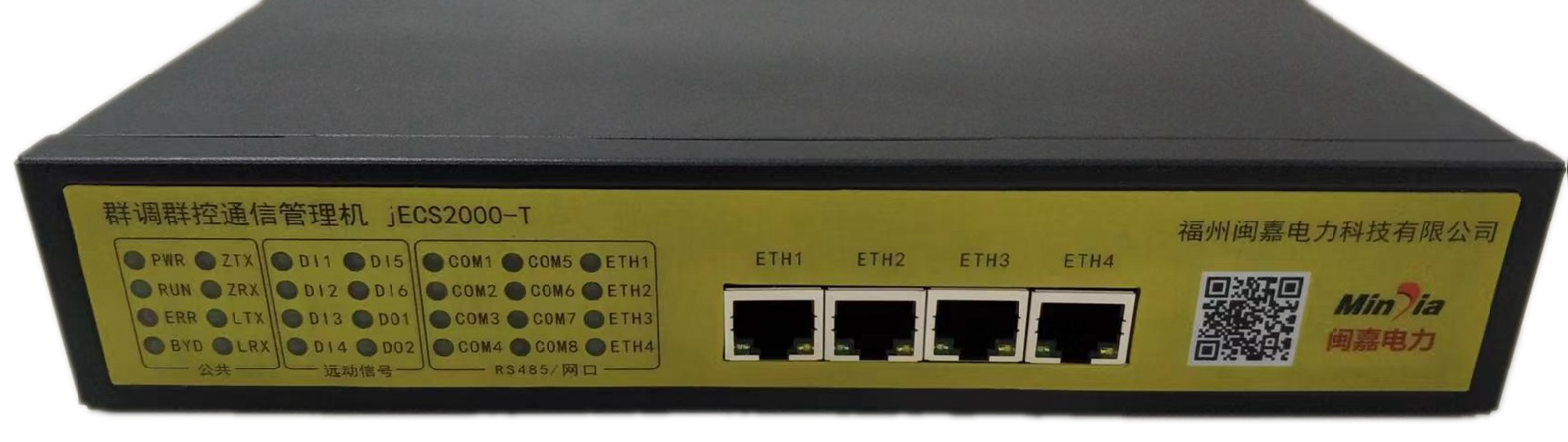

jECS2000-T型群調群控通信管理機作為光伏發電站二次設備中的遠動裝置、通信規約轉換裝置、群調群控裝置，是光伏電站自動化系統的核心部件。具備與調度或集控中心通信交互、負責光伏站各類裝置接入及規約轉換、完成光伏并網點數據采集、接收并執行調度主站發送的群調群控指令等功能。

三、安全防護防護及評估

根據《國網福建電力關于印發福建省電力系統調度規程（修訂）的通知》（閩電調〔2019〕842號）中調度管理范圍劃分原則，光伏電站投產后由地方調度管理，遠動信息送往各地市局調度管理。接入調度的系統包括：光伏站計算機監控系統、群調群控系統等。
       并網前由第三方有資質的權威機構出具安全防護評估報告，將根據《信息安全技術信息系統安全等級保護定級指南》、《信息系統安全等級保護測評準則》、 國家能源局關于印發《電力行業信息安全等級保護管理辦法》 的通知（國能安全〔2014〕 318號） 第三章第十二條規定， 以及《國家能源局關于印發電力監控系統安全防護總體方案等安全防護方案和評估規范的通知》（國能安全〔2015〕 36 號）“附錄 A 電力監控系統安全防護定級表”和《電力行業信息系統安全等級保護定級工作指導意見》的要求，規范開展安全防護評估報告工作。

3.1 安全分區
        按照《電力監控系統安全防護規定》，原則上將變電站基于計算機及網絡技術的業務系統劃分為生產控制大區和管理信息大區,并根據業務系統的重要性和對一次系統的影響程度再將生產控制大區劃分為控制區（安全區I）及非控制區（安全區II），重點保護生產控制以及直接影響電力生產的系統。

表2.1 安全分區表

3.2 調度數據網

光伏電站生產控制大區（安全區I）各類業務采用調度數據網上傳，不設置數據通信網。光伏電站調度數據網安裝部署1套專用網絡及安全防護設備用于接入生產控制大區業務。設備包含包含1臺路由器、1臺交換機及1臺縱向加密機。調度數據網租用1路運營商2M通道接入集控中心。此系統在物理層面上與目前光伏電站其他網絡都完全隔離。因?yàn)閿?shù)據傳輸通道的特殊性，目前只傳輸電力調度數據網安全區I實時業務數據。

3.3 縱向認證

在與地調配電專網相關的電力監控系統，因?yàn)榕潆妼?zhuān)網作為總的網絡出口，按照福建省調的接入要求，在配調專網的路由器和交換機之間設1套縱向加密認證裝置做電站與電網（集控中心）之間的邊界防護，在不同的業務直接通過設置不同的訪問策略，達到互相邏輯訪問控制的措施。

3.4 安全評估報告

分布式光伏電站并網工程需由第三方權威機構出具安全防護評估報告。
       電力監控系統安全防護評估是從風險管理角度，運用科學的方法和手段， 系統地分析電力監控系統所面臨的威脅及其存在的脆弱性，評估安全事件一旦發生可能造成的危害程度，提出有針對性的抵御威脅的防護策略和整改措施，為防范和化解信息安全風險，將風險控制在可接受的水平，最大限度地防止由于電力監控系統安全事件引發電力安全事故，為全面提升電力監控系統安全防護水平提供科學依據。
       電力監控系統安全防護評估依據《電力監控系統安全防護規定》（發改委14 號令）要求，本著“實事求是、客觀公正”的原則實施。通過對光伏電站實施電力監控系統安全防護評估，發現電力監控系統存在的安全風險，提出電力監控系統安全整改建議并實施系統加固整改，增強電力監控系統安全防護的有效性，確保電力監控系統整個生命周期的安全性。

四、項目配置方案

4.1 光伏并網遠動通信屏A型

4.2 光伏并網遠動通信屏B型

4.3 光伏并網遠動通信屏C型
